1. Vai trò của vẽ kỹ thuật trong ngành may

• Chuyển thể ý tưởng: Biến bản vẽ phác thảo thời trang (nghệ thuật) thành các chi tiết rập chính xác có thể cắt và may được.
• Chuẩn hóa sản xuất: Cung cấp thông số kích thước, vị trí đường may, dấu bấm, vị trí túi/khuy... giúp công nhân may hoặc máy móc thực hiện chính xác hàng loạt.
• Tối ưu hóa nguyên vật liệu: Giúp tính toán định mức tiêu hao vải (giác sơ đồ) một cách hiệu quả, giảm thiểu hao hụt.

2. Các nội dung chính trong vẽ kỹ thuật ngành may

a. Bản vẽ kỹ thuật sản phẩm (Technical Flat Sheet / Tech Pack)

• Hình biểu diễn: Vẽ phẳng 2D mặt trước, mặt sau và các chi tiết phức tạp (cổ áo, măng séc, túi...).
• Bảng thông số kích thước (Measurement Chart): Chiều dài áo, vòng ngực, rộng vai, dài tay, rộng gấu...

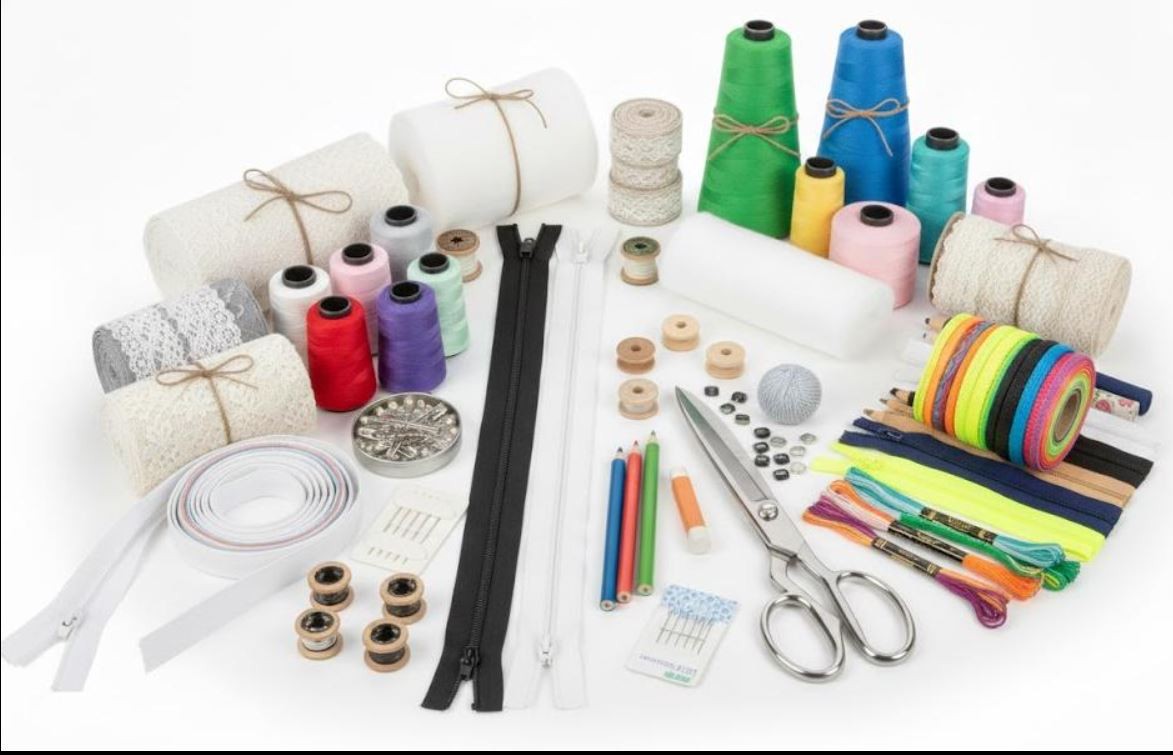

• Mô tả kỹ thuật: Đường diễu, loại mũi may, đường may (may vắt sổ, may cuốn, may đè...), phụ liệu đi kèm (khóa kéo, cúc, đệm vai).

b. Thiết kế rập (Pattern Making)

• Rập mẫu (Master Pattern): Bản vẽ chi tiết các mảnh của trang phục (thân trước, thân sau, tay áo, cổ áo...) chưa bao gồm hoặc đã bao gồm đường may.
• Nhảy size (Pattern Grading): Tăng hoặc giảm kích thước bản vẽ rập cơ sở để tạo ra các bộ rập cho các size khác nhau (S, M, L, XL...) theo tỷ lệ quy định.
• Giác sơ đồ (Marker Making): Sắp xếp tất cả các chi tiết rập trên bề mặt khổ vải sao cho tiết kiệm vải nhất.

3. Phương pháp thực hiện

1. Phương pháp truyền thống (Thủ công):


   • Sử dụng dụng cụ: Thước thẳng, thước cong (thước nách, thước hông), giấy vẽ rập, con lăn, bút chì, kéo cắt rập.
   • Vẽ trực tiếp lên giấy theo các công thức tính toán dựa trên hệ thông số đo của cơ thể người.
2. Phương pháp hiện đại (Ứng dụng công nghệ CAD/CAM):


   • Sử dụng các phần mềm chuyên ngành như Optitex, Gerber Accumark, Lectra, StyleCAD.
   • Giúp thiết kế rập, nhảy size và giác sơ đồ tự động nhanh chóng, chính xác và dễ dàng lưu trữ, chỉnh sửa.

4. Yêu cầu đối với người học vẽ kỹ thuật ngành may

• Độ chính xác cao: Nắm vững công thức dựng hình, các quy chuẩn về ký hiệu ngành may (dấu bấm, canh sợi, đường gấp đôi...).
• Tư duy không gian tốt: Khả năng hình dung từ hình khối 3D trên cơ thể sang mặt phẳng 2D của mảnh vải và ngược lại.
• Am hiểu về chất liệu: Hiểu được độ co giãn, độ rủ của từng loại vải để điều chỉnh thông số bản vẽ phù hợp.
